Аппарат для ручной лазерной сварки, резки и очистки LASER WELD 1500 3.0

Аппарат для ручной лазерной сварки, резки и очистки LASER WELD 1500 3.0 предназначен для работ с токопроводящими металлами: низкоуглеродистыми, легированными, нержавеющими, оцинкованными сталями, а также алюминием и его сплавами.

Преимущества лазерной сварки

• Сварка без коробления, деформации и прожогов
• Высокое качество шва c минимальной последующей обработкой
• Высокая скорость сварки и резки: в 4 раза быстрее, чем привычными способами
• Возможность работ с различными токопроводящими металлами: низкоуглеродистыми, легированными нержавеющими, оцинкованными сталями, а также алюминием и его сплавами.
• Минимальные эксплуатационные расходы и затраты на расходные материалы

Основное преимущество лазерной сварки, по сравнению с TIG и MIG/MAG сваркой, заключается в  минимальной зоне термического влияния при одинаковой глубине проплавления и более высокой скорости сварки.
До 4-х раз быстрее — в зависимости от толщины металла и способа сварки

Преимущества Laser Weld 3.0

• Простая настройка и эксплуатация: не требует длительного обучения для достижения результата
• Управление осуществляется с помощью сенсорного цветного 7” LCD дисплея
• Русскоязычный интерфейс понятен российскому пользователю и увеличивает быстроту настроек режимов сварки или резки.
• Качественная сварка одним аппаратом разнородных металлических деталей и/или материалов разных толщин
• Минимальные эксплуатационные расходы и затраты на расходные материалы

Laser Weld 3.0 — это качественная сварка одним аппаратом разнородных металлических деталей и или материалов разных толщин

Функциональные особенности Laser Weld 3.0

• Оборудование для лазерной сварки и резки выбирается исходя из толщины обрабатываемого металла.
• Управление осуществляется с помощью промышленного контроллера, оснащенного сенсорным цветным 7” LCD дисплеем.
• Удобное визуальное слежение за лазерным лучом: точка или линия.
• Режим Spot сварки для качественных прихваток или точечных швов, за счет установки времени цикла и паузы.

• Быстрое переключение между режимами сварки за счет 9 ячеек памяти
• Оптимизированные параметры и режимы на уровне технологии и алгоритмов

Режим очистки

• Удаляет ржавчину, коррозию, оксидную пленку, следы побежалости на сварных соединениях.
• Подходит для удаления краски, защитных покрытий и изоляции.
• Очищает от масляных пятен нефтяного и органического происхождения. Позволяет подготовить поверхность перед проведением сварочных работ

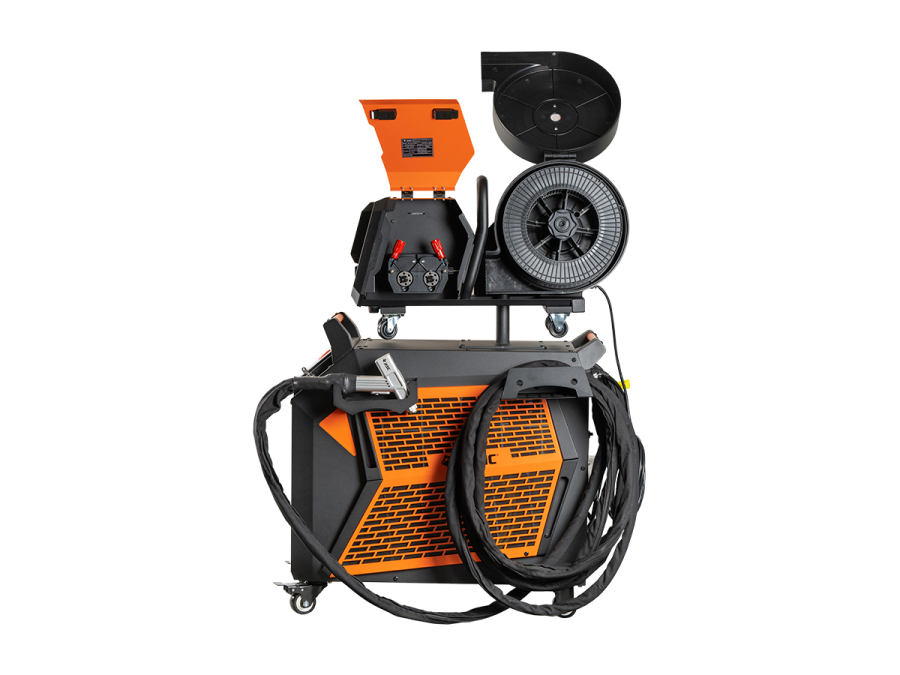

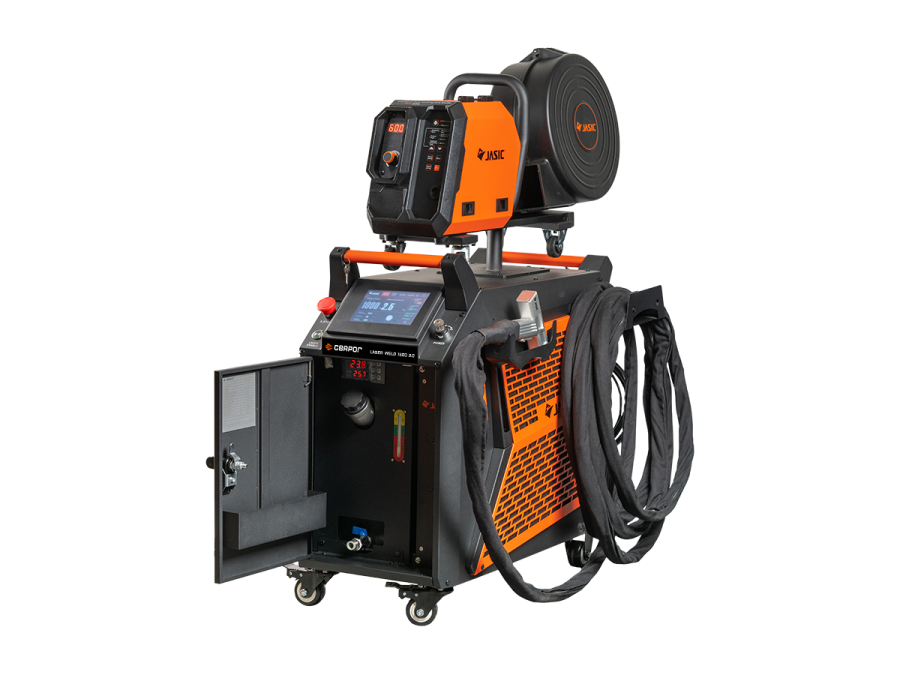

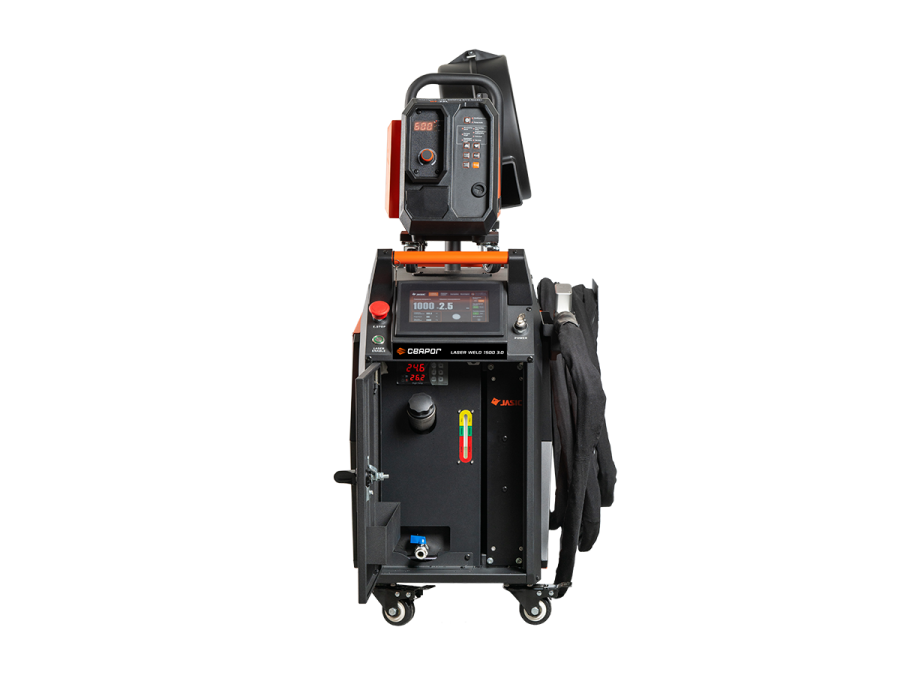

Аппараты Laser Weld 3.0 представляют собой единый комплекс, состоящий из нескольких узлов:

1. Лазерный излучатель мощностью 1500/2000 Вт.
2. Панель управления с сенсорным цветным 7” LCD дисплеем.
3. Холодильная установка (чиллер) с индикатором температуры
4. Устройство подачи проволоки
5. Лазерная головка с оптоволоконным кабелем

Оборудование оснащено волоконным лазером. Эксплуатационный период лазерного излучателя составляет 100 000 часов или более 11 лет круглосуточной работы без ухудшения качества сварки или резки

• Аппарат оснащен холодильной установкой (чиллер) с индикатором температуры, что позволяет точно регулировать температуру охлаждающей жидкости и исключить перегрев лазерной головки и оптоволоконного кабеля

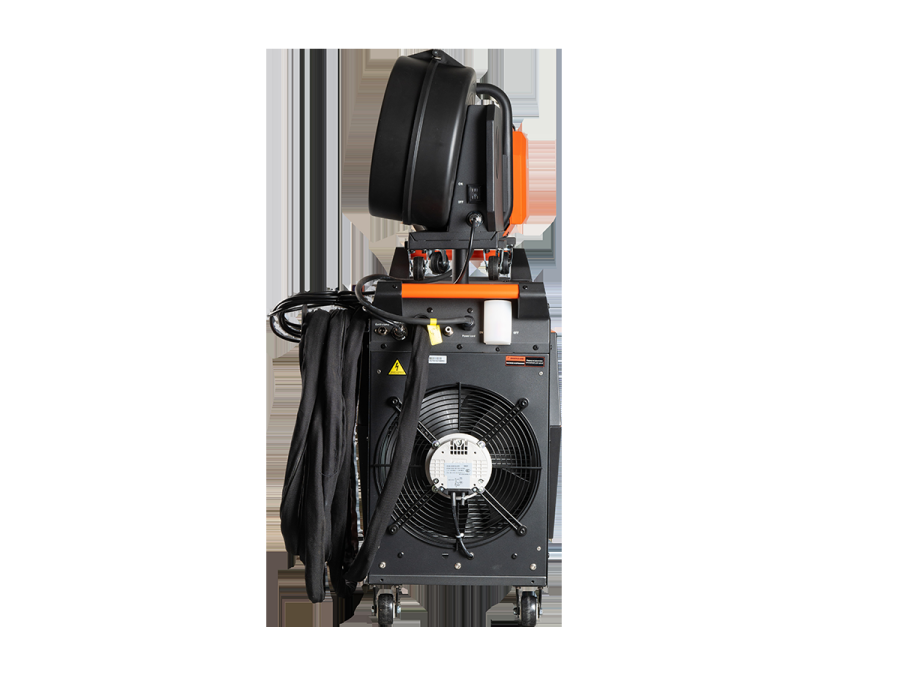

• Регулируемая система охлаждения изменяет скорость вращения вентилятора в зависимости от выбранного режима мощности лазера
• Оборудование оснащено мониторингом состояния аппарата лазерной сварки, который показывает сигналы датчиков и системы. Также отображает основную информацию: серийный номер и версию ПО.
• Удобная транспортировка за счет поворотных колес со стопором и расположению ручек спереди и сзади

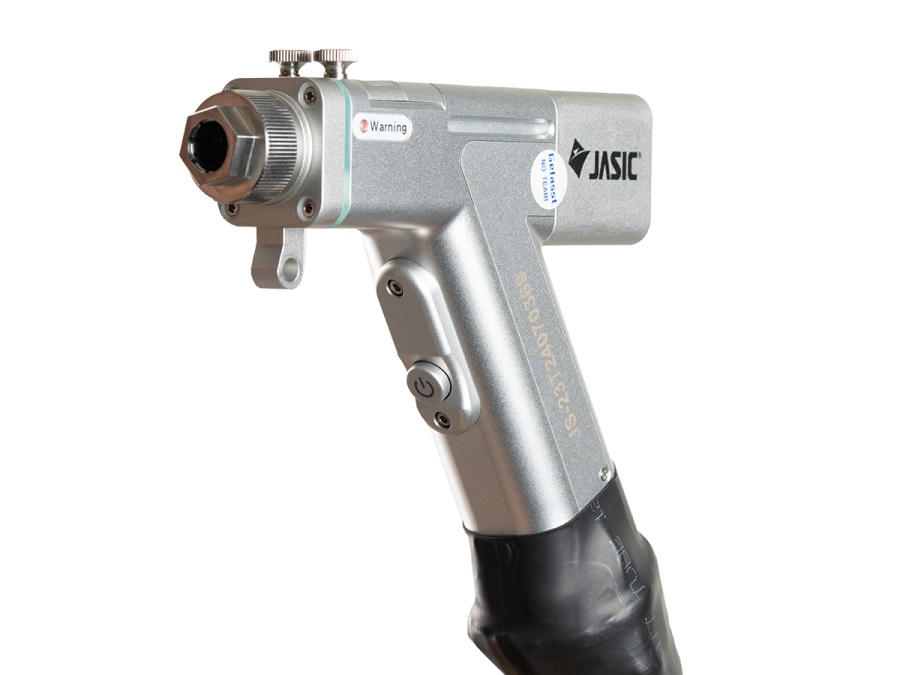

Лазерная головка нового поколения:

• Повышенная производительность режима очистки благодаря новым фокусирующим линзам ( увеличена ширина луча до 120 мм)
• Модель более компактная и эргономичная по сравнению с предыдущей версией
• Для лазерной головки на корпусе аппарата предусмотрено специальное крепление

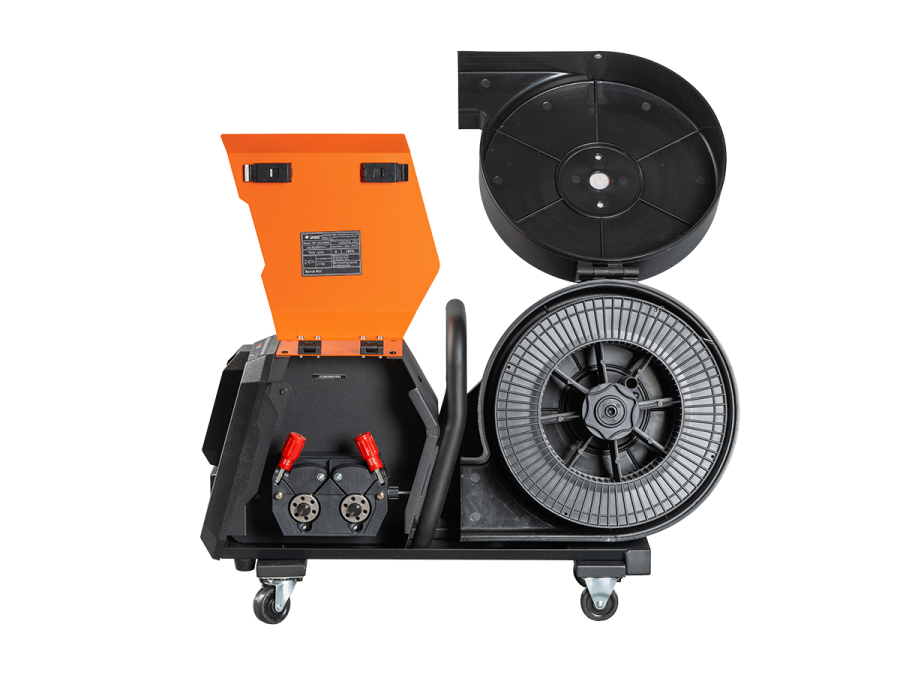

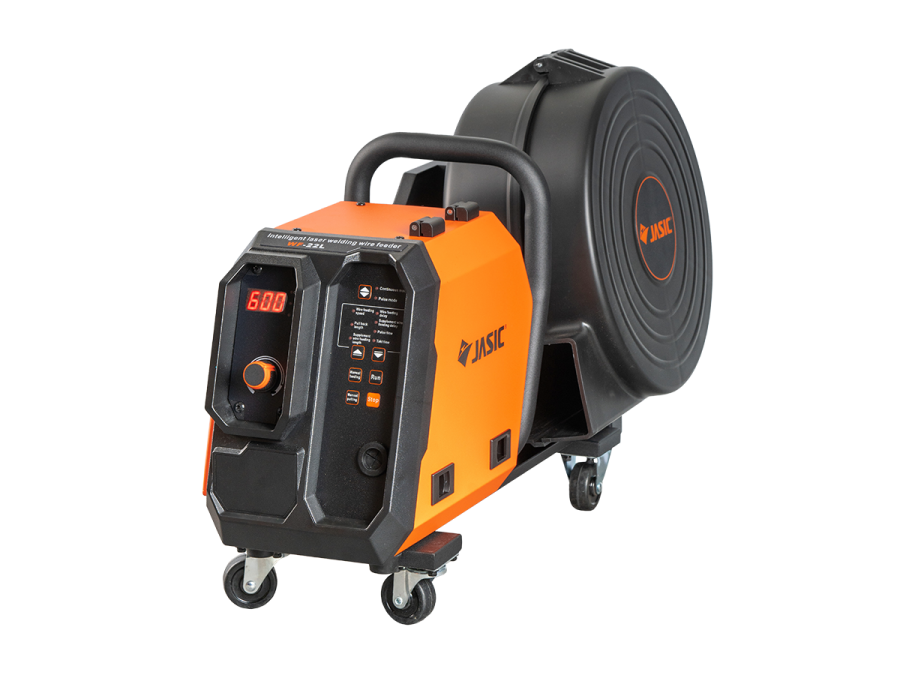

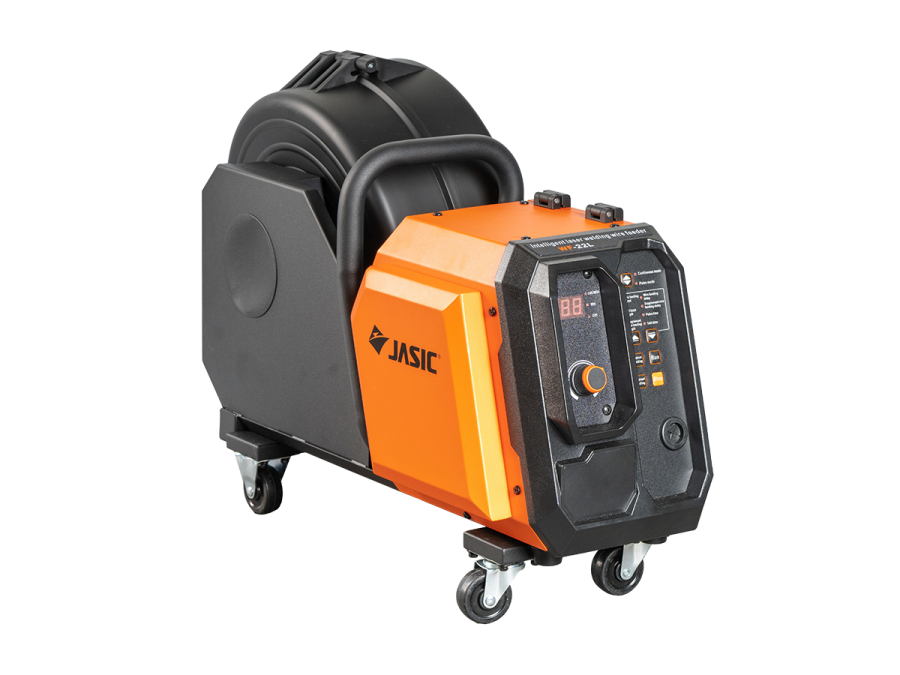

Особенности механизма подачи проволоки

• 4-х роликовый механизм позволяет варьировать параметры подачи проволоки как в непрерывном, так и в импульсном режимах.
• Холостой прогон проволоки вперед/назад для заправки проволоки в направляющий канал
• Установка катушек с проволокой диаметром 0.8—1.6 мм D300 и D200, весом до 20 кг
• Время задержки подачи проволоки до и после сварочного процесса для получения качественного  сварного шва
• Питание от основного аппарата 24 В
• Более простая и быстрая настройка подачи проволоки благодаря кнопкам на панели управления
• Повышенная мобильность устройства за счет установки колес

При эксплуатации лазерного аппарата для ручной сварки необходимо применять защитные очки (входят в комплектацию к аппарату) согласно требованиям ГОСТ 12.4.308-2016. Очки должны защищать от пропускания света длин волн лазера в указанном диапазоне (1080±10 нм).

Области применения:

• пищевая промышленность
• химическая промышленность
• автомобильная промышленность
• автотюнинг
• элементы интерьера/экстерьера /мебели производство декоративных изделий станкостроение
• производство декоративных изделий
• станкостроение

• Лазерный источник Laser Weld 3.01 шт.
• Подающее устройство Laser Feed LWF-12 Digital1 шт.
• Оптоволоконный кабель в сборе (м)9 шт.
• Лазерная головка в сборе1 шт.
• Очки защитные с кейсом1 шт.
• Ключи для включения источника2 шт.
• Кабель для подключения к ПК1 шт.
• Фокусная линза D20T 4,5 F4001 шт.
• Фокусная линза D20T 4,5 F8001 шт.
• Флэш карта1 шт.
• Кронштейн – держатель направляющего канала (установлен на головке)1 шт.
• Телескопическая втулка кронштейна подающего устройства с наружной резьбой1 шт.
• Телескопическая трубка сварочной головки 3.0 (Внутреняя резьба для сопел М17х1)1 шт.
• Сопло AS - 12 с подачей проволоки O 0,8/1,0/1,2 мм (Наружняя резьба для сопел М17х1)1 шт.
• Сопло CS - 12 с подачей проволоки O 0,8/1,0/1,2 мм (Наружняя резьба для сопел М17х1)1 шт.
• Сопло ES - 12 с подачей проволоки O 0,8/1,0/1,2 мм (Наружняя резьба для сопел М17х1)1 шт.
• Сопло BS - 16 с подачей проволоки O 1,6 мм (Наружняя резьба для сопел М17х1)1 шт.
• Сопло FS - 16 с подачей проволоки O 1,6 мм (Наружняя резьба для сопел М17х1)1 шт.
• Сопло С без подачи проволоки (Наружняя резьба для сопел М17х1)1 шт.
• Сопло для резки (Наружняя резьба для сопел М17х1)1 шт.
• Наконечник подачи проволоки O 0,8 мм1 шт.
• Наконечник подачи проволоки O 1,0 мм1 шт.
• Наконечник подачи проволоки O 1,2 мм1 шт.
• Наконечник подачи проволоки O 1,6 мм1 шт.
• Защитная линза5 шт.
• Ролики подающего механизма 1,2 – 1,6 V мм2 шт.
• Ролики подающего механизма 1,2 – 1,6 U мм2 шт.
• Канал направляющий для сплошной проволоки O 0,8 – 1,6 (красный) 5м1 шт.
• Канал направляющий для сплошной проволоки O 0,8 – 1,0 (синий) 3м1 шт.
• Канал направляющий для алюминиевой проволоки O 0,8 – 1,6 (черный) 5м1 шт.
• Кабель управления подающего устройства 7pin в сборе 5м1 шт.
• Клемма заземления с кабелем в сборе (8м)1 шт.
• Ключ рожковый 12/141 шт.
• Ключ рожковый 14/171 шт.
• Ключ шестигранный1 шт.
• Ватные палочки1 шт.
• Салфетка для очистки линз1 шт.
• Газовый рукав O 6 мм (5м)1 шт.
• Переходная трубка газового рукава O 10 мм 0,2 м1 шт.
• Переходник 10/6 мм газового рукава1 шт.
• Регулятор расхода газа1 шт.
• Трубка O 6 мм1 шт.
• Колеса подающего4 шт.
• Паспорт1 шт.
